此為訂製功能尺寸介紹 (參考樣本) 請

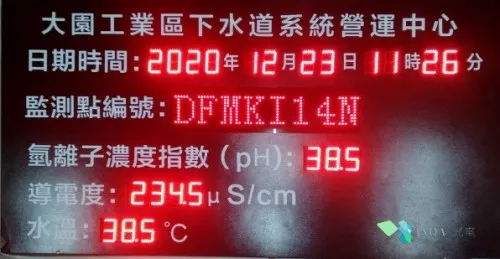

各企業 單位污水連續監測的顯示看板
規格如下:
B級鋁框鋁塑板/170X90cm $59000 /NT
*************************************************
標規
1.數字尺寸：H102*L60mm(lamp)
2.外箱尺寸：90X170cm
3.電源入力：AC90~260V(選1)
4.固定方式：壁掛式
5.通訊方式：網路通協 或 RS-485
6.面板說明：白色電腦割字，中文字10cm*10cm，英數字10cm*5cm
七段顯示器方式數字
***************************************************************************
戶外 A級一體防水鐵箱 D274Z- T型3"-編號:US-7500Z
BX級鋁鐵板 D2XXZ T-B型-編號:BS-6800Z
B級鋁框鋁塑板 D2XXZ T-B型-編號:BS-5850Z
貼心提醒: 訂購須會操作使用通訊協定
****************************************************************
網路模組通訊協定(部分文檔參考)
發送命令格式：
|
|
長度 |
注釋 |
|
引導字 |
1位元組 |
固定取值，0xFE |
|
命令長度 |
1位元組 |
命令長度，由引導字到結束語的位元組數，不包括校驗碼 |
|
485地址 |
1位元組 |
0x00為廣播,匯流排內所有控制卡均接收並處理該指令,取值範圍0x01～0x3F(最多支援63塊控制卡，若為232或網路通訊填充0x00即可) |
|
命令 |
1位元組 |
設定要執行的命令類型 0x01.發送指令的內容給控制卡顯示 0x02.修改控制卡的顯示亮度 0x03.設置控制卡時間 0x04.回讀控制卡內容 0x05.回讀控制卡亮度 0x06.回讀控制卡時間 0xEE.控制卡自行測試 |
|
是否掉電保存/閃爍顯示 (0x01指令有效) |
1位元組 |
低位元組 1掉電保存0 掉電不保存 高位元組1閃爍0不閃爍 |
|
內容長度 (0x01指令有效) |
1位元組 |
實際內容的長度 |
|
實際內容 (0x01指令為顯示內容) (0x02指令為亮度的值) (0x03指令時為日期時間) |
若干 |
十六進位表示；小數點加0x11，空格0x10 例：1、1 2 3 = 0x01，0x02，0x03 2、1.2 3 =0x12，0x02，0x03 3、_（空格） 2 3 =0x10，0x02，0x03 |
|
結束標誌 |
1位元組 |
固定取值 0xFF |
|
CRC16校驗碼 |
2位元組 |
標準CRC16校驗，詳細請參閱CRC16函數代碼 |
發送例子：
0xFE 0x0F 0x01 0x01 0x01 0x08
↓ ↓ ↓ ↓ ↓ ↓
引導 共15個位元組 485位址 顯示命令 掉電保存 內容長度
0x01 0x02 0x03 0x04 0x05 0x06
↓ ↓ ↓ ↓ ↓ ↓
1 2 3 4 5 6
0x07 0x08 0xFF 0x56 0x4A
↓ ↓ ↓ ↓ ↓
7 8 結束 CRC校驗碼
該指令是讓485位址為0x01控制卡，立即顯示“1 2 3 4 5 6 7 8 ”8個數位並保存到控制卡的記憶體。
控制卡返回接收和處理結果。
確認資訊：1個位元組
**********************************************************
@@歡迎量身訂做@@
訂製品of(二次開發商品)依製訂規格不同.價位也不同
*歡迎加 LINE : 0961181819
或來電詳述須求內容.會盡快給予回覆fo報價
